产品说明:

                                      传统人工监控供热

◆各换热站都独立运行，难以达到供热系统整体最佳状态，易造成热力失衡，影响供热效果而且造成能源的极大浪费

◆换热站采用人工监控，一方面浪费人力；另一方面在出现事故隐患时操作人员难以发现，易造成设备事故

◆看天供热，天冷多烧点，不冷少烧点，究竟多多少，少多少，没有一个定量的标准。

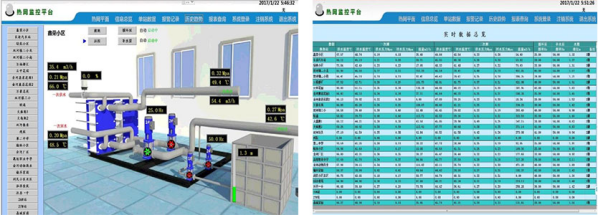

                                       供热集中监控系统

1、传统供热集中监控系统实现了远程的数据采集 监控以及系统设备的远程启停操作，同时也实现 了数据的存储和历史查询。这些只是有限的减少 了换热站的人员工资费用，但是对能耗的管控却 毫无能力。供热系统非常复杂。季节、气温、时 段、管网的位置及结构、供热类型（商场、学校 、住户、地暖、挂暖）等各种因素对供热系统的 控制需求各不相同，在数控供热系统出现以前， 这些问题一直没有好的解决办法。

2、各换热站独立运行，难以达到全局协调能耗管 控，造成热力分配失衡。

3、能耗浪费和供热质量不达标（开窗户的继续开 窗户，不热的继续不热）。为了照顾末端不热的 用户不断的增加供热量。

                                            存在的问题

◆目前换热站对运行数据没有充分利用，无法实现整体协调控制；在出现事故隐患时操作人员难以发现，易造成设备事故。

◆各换热站都独立运行，难以达到供热系统整体最佳状态，易造成热力失衡，影响供热效果而且造成能源的极大浪费。

◆看天供热，天冷多烧点，不冷少烧点，究竟多多少，少多少，没有一个定量的标准。

                                        供热优化控制器

主要功能：

   1、手动控制

   2、时段控制

   3、恒温控制

   4、精准控制

   5、能耗统计

 供热优化控制器除了具备常规无人值守换热站控制系统的所有功能外，还提供了热量精准控制功能和能耗统计报表功能。热量的精准控制通过先进的控制算法和理念对二次网的热量实现闭环调节，使得二次网的热量供给更加合理，既不超供也不少供。

热量闭环调节：通过试验获得循环泵运行高效区的高低边界值，设定变频器频率调节范围。根据供热面积、室外温度、用户供热特性自动调节变频器频率、二次网压差、温差和供热时间，从而实现热量闭环调节。

供热优化控制系统

1、根据当地设计的供热量、实时气候温度、修正系数以及用户类型（住宅、商场、写字楼、学校等。）建立供热模型，实时计算出热网的热量需求。

2、对整个热网进行分区，分成高温区、中温区、低温区和异常区，四个区域。对每一个区域中的每一个站进行编号，且对每一个编号建立用户类型、所属区域等属性。

3、在一次侧热源输出功率已知的情况下，通过调节二次网供热量来达到热量的精确分配。

4、根据不同的时段，分配不同的供热量，需要多供的时候多供，需要少供的时候少供。既不超供，也不少供。

数控供热系统优势

• 解决了热网失调现象，实现了热网平衡，大大提高了供热质量。

• 起到了节能降耗的作用。数控中心根据室外温度、时段、季节的变

化，自动调节热力站供热量，从而最大程度的节约了能耗，并且提 高供热的服务质量。 • 数控供热中心的数据与现场数据保持同步

• 通过系统对热网进行水力、热力计算，热网的控制运行分析，使热 网达到最优化运行，利用故障诊断、能损分析了解管网保温、阻力 损失等情况，设备的使用效率，使热网的管损达到最小值，以达到 最经济运行，通过历史数据和实时数据的比较，分析管网是否存在 泄露，设备是否需要维修，以达到最安全运行。

经过调研，大多数供热系统都存在10-30%的 节能空间，通过热量精确分配系统、供热量实时 预测系统和基于大数据分析的云端智能服务系统 ，可以对现在的热网系统实现实时、精确、科学 的能耗管理和控制，从而实现系统的整体节能。

 数控供热节能效益

每百万平米节约能耗100万元以上，综合能耗节约率达到10%-30%。

系统总体结构
