一文教你识别管道直径De、DN、D、d、Φ的区别!

发表时间:2024-8-23 15:29:32   浏览次数:575 字号 【    关闭


一文教你识别管道直径De、DN、D、d、Φ的区别!


管道天天见

管径经常念

可是要把

Dn、De、D、d、Φ 这几个都放在一起......

比如:

 DN200、De200、D200、d200、Φ200。

  一般来说,

管子的直径可以分为外径(De)

内径(D)

     公称直径(DN)

下面来给大伙区分区分这些“DDDddd”的区别~



DN是指管道的公称直径



                 注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。

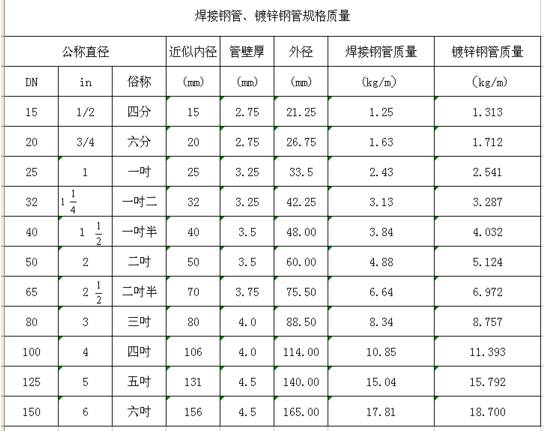

当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。


煤气输送钢管(镀锌钢管或者非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15,DN20)。



De主要是指管道外径

      一般采用De标注的,均需要标注成外径X壁厚的形式;

      主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

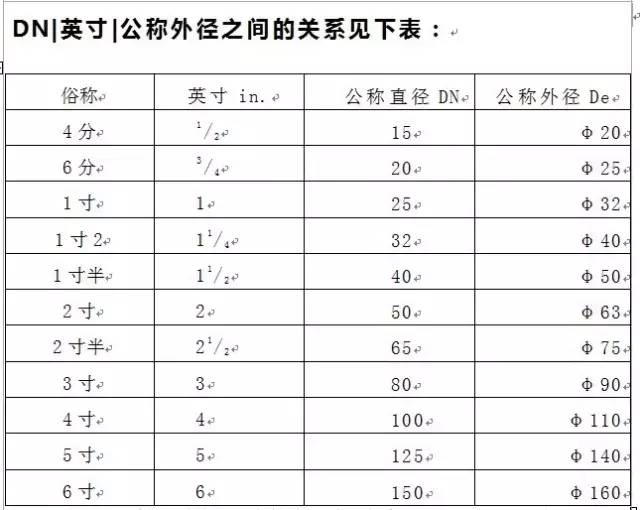

      拿镀锌焊接钢管为例,用DN、De两种标注方法如下:

DN20   De25×2.5mm

DN25   De32×3mm

                                                                 DN32   De40×4mm

                                                                 DN40   De50×4mm


     我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。
    两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。


                                                                                   D一般指管道内径
                                                                                d表示混凝土管内直径

Φ表示普通圆的直径


   当然了,Φ还能表示管材的外径,但是此时应该在其后面乘以壁厚。

               如:Φ25×3,表示外径为25mm,壁厚为3mm的管材。

   对无缝钢管或者有色金属管道,应标注“外径×壁厚”。

                                                   如:Φ107×4,其中Φ可省略。

中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。对于这类钢管,表示方法为管外径×壁厚。

                                                   如:Φ60.5×3.8



De、DN、d、ф的各自表示范围


                                   De——PPR、PE管、聚丙烯管 外径
                                   DN——聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径

                                   d——混凝土管公称直径

                                   ф——无缝钢管或者有色金属管道应标注“外径×壁厚”
